メタルラックのポールにモニターアームを取り付けてみた【ホームエレクター、PCモニター、ディスプレイ、イーサプライ、マルチモニター、2画面、モニター台、25mm、27インチ、太くする、棚板、スチールラック、ルミナス】

f:id:kurakurakurarin1991:20210912215529j:plain

ホームエレクターの25mm幅のポール(ポスト)にamazonで購入したイーサプライのモニターアームを取り付けた。棚板を挟むクランプ式が多い中、メタルラックのポールに直接取り付けることができて、スペースの節約になった。

ホームエレクターの25mm幅のポールモニターアームを取り付けた!

f:id:kurakurakurarin1991:20210912215520j:plain

メタルラックに実際に取り付けたアームはこちら。値段が安く、コスパがめちゃくちゃ良い。棚板を挟むクランプ式が多いので、安くて良さそうなのを探すのが大変だった。商品ページに動画があり、設置イメージがわかりやすい。

取り付けたモニターはBenQ 27型LCDワイドモニター GL2750HM。27インチ。約5キロ。

イーサプライのモニターアームをamazonで購入

f:id:kurakurakurarin1991:20210912215358j:plain

amazonから届いた。解体されているので意外とコンパクト。

f:id:kurakurakurarin1991:20210912215401j:plain

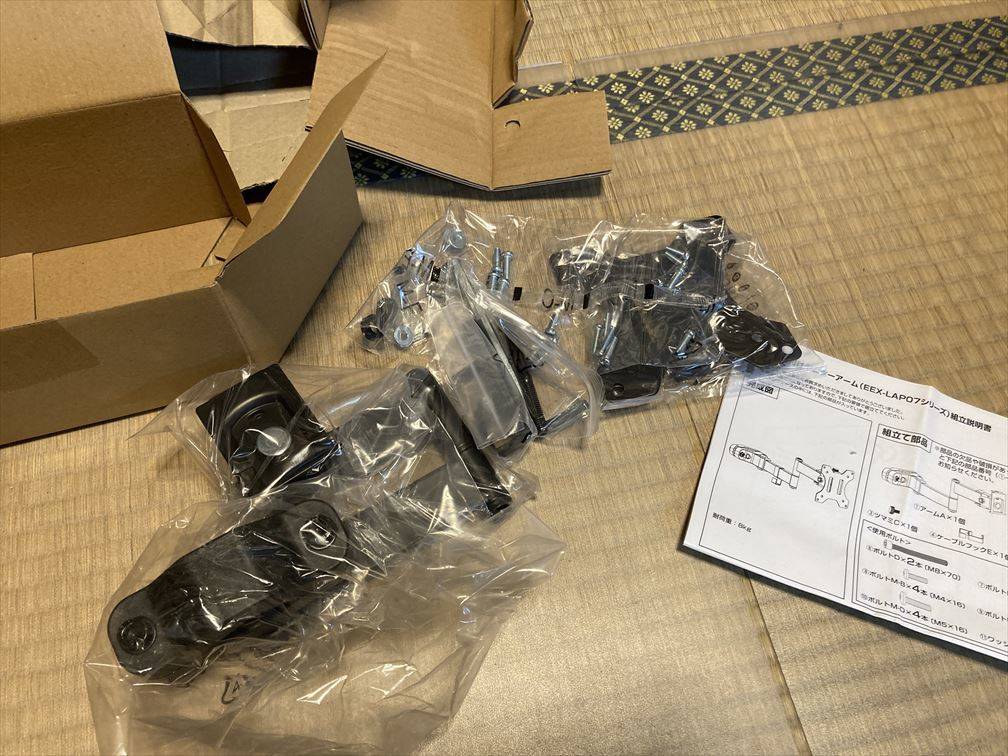

開封。

f:id:kurakurakurarin1991:20210912215403j:plain

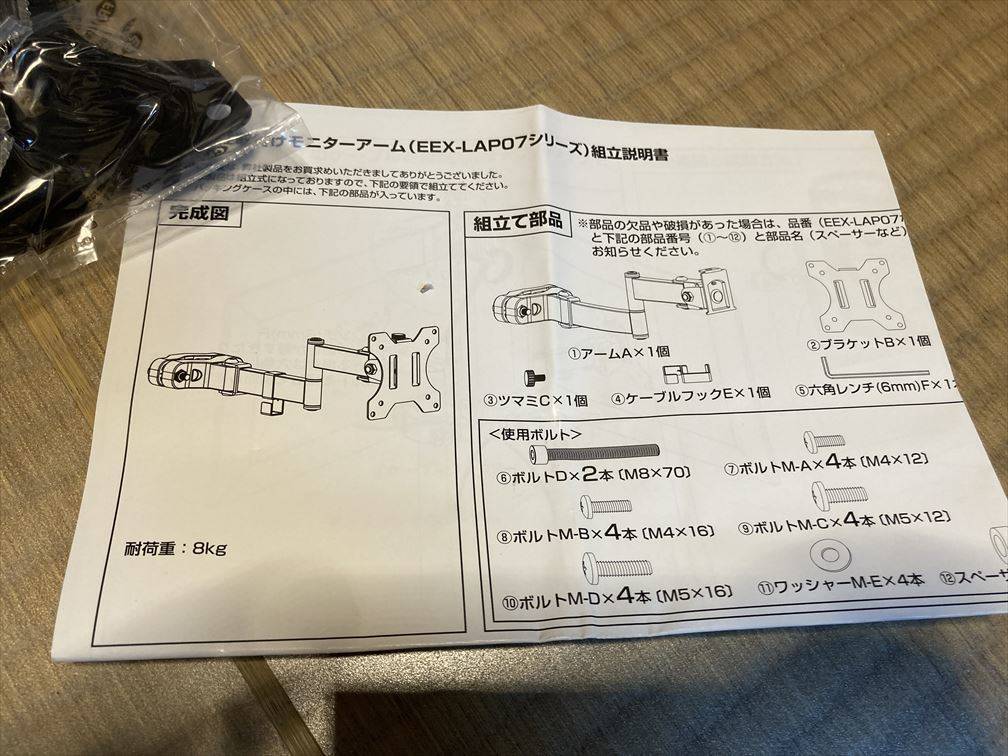

わかりやすい説明書がついている。日本語もおかしくないので、安心の商品。

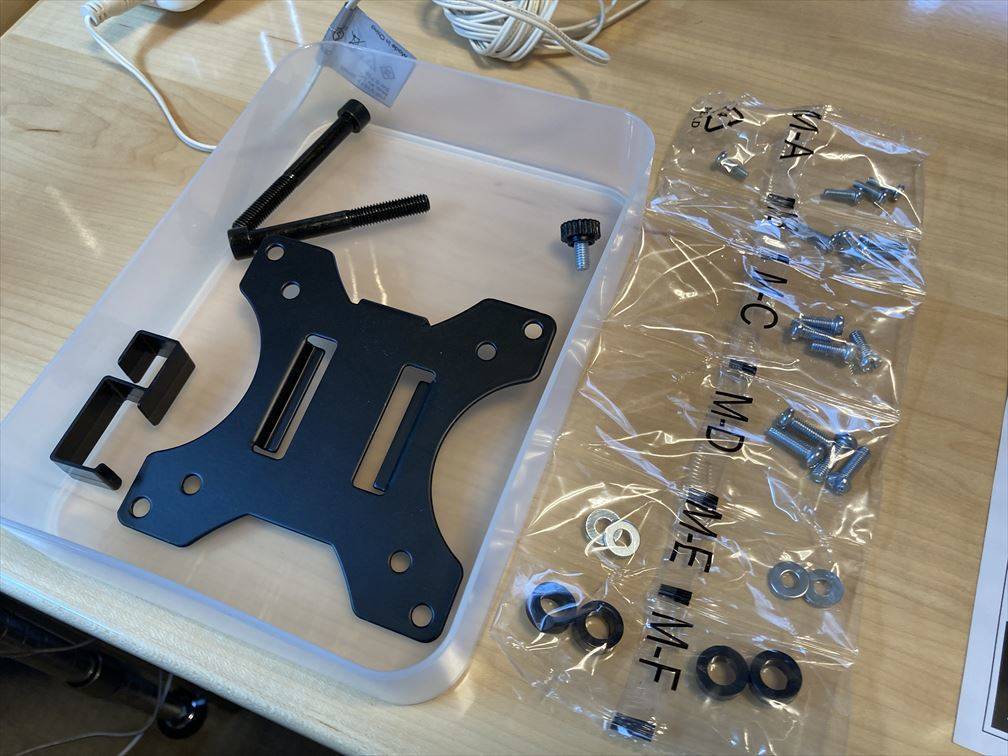

f:id:kurakurakurarin1991:20210912215442j:plain

ボルトがたくさんついているが、自分のモニターに合うボルトしかつかわないので、全部あけないこと。混ざると面倒。

f:id:kurakurakurarin1991:20210912215405j:plain

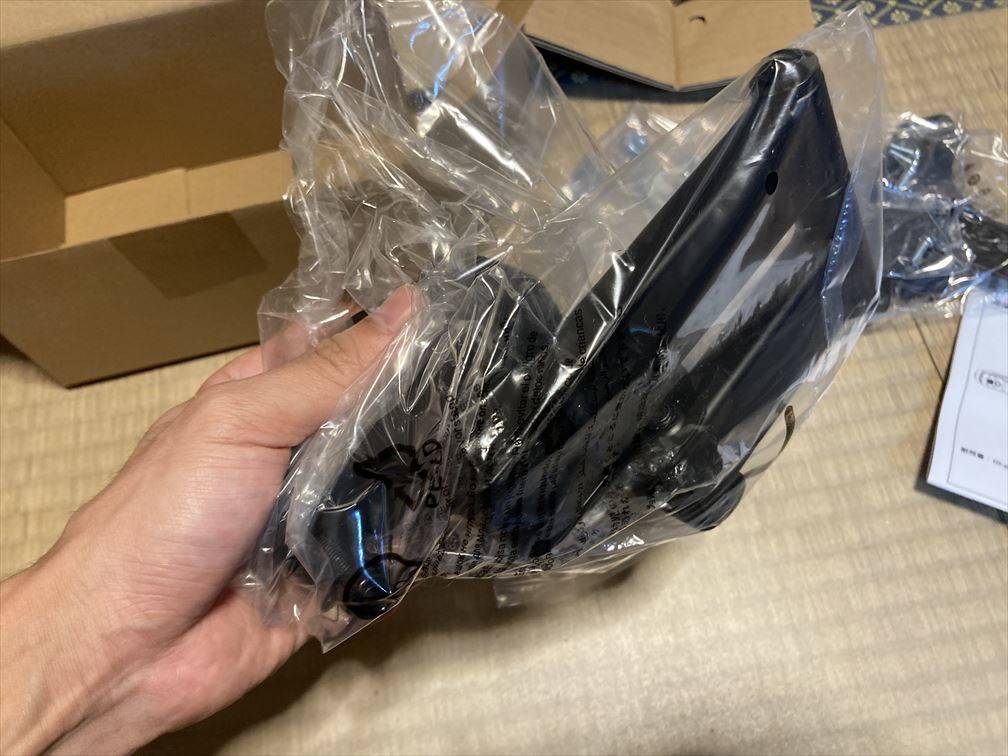

アーム本体はけっこうしっかりしていて、少しだけ重い。

モニターアームを組み立てる。設置できるモニターのインチ数は?27インチはOK。

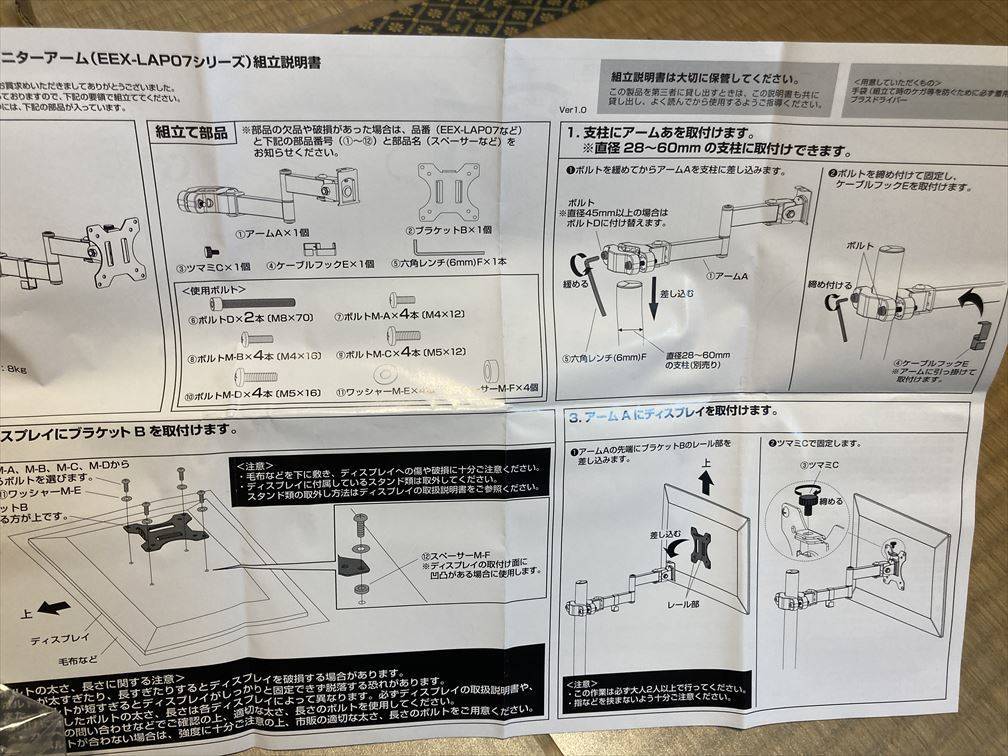

f:id:kurakurakurarin1991:20210912215408j:plain

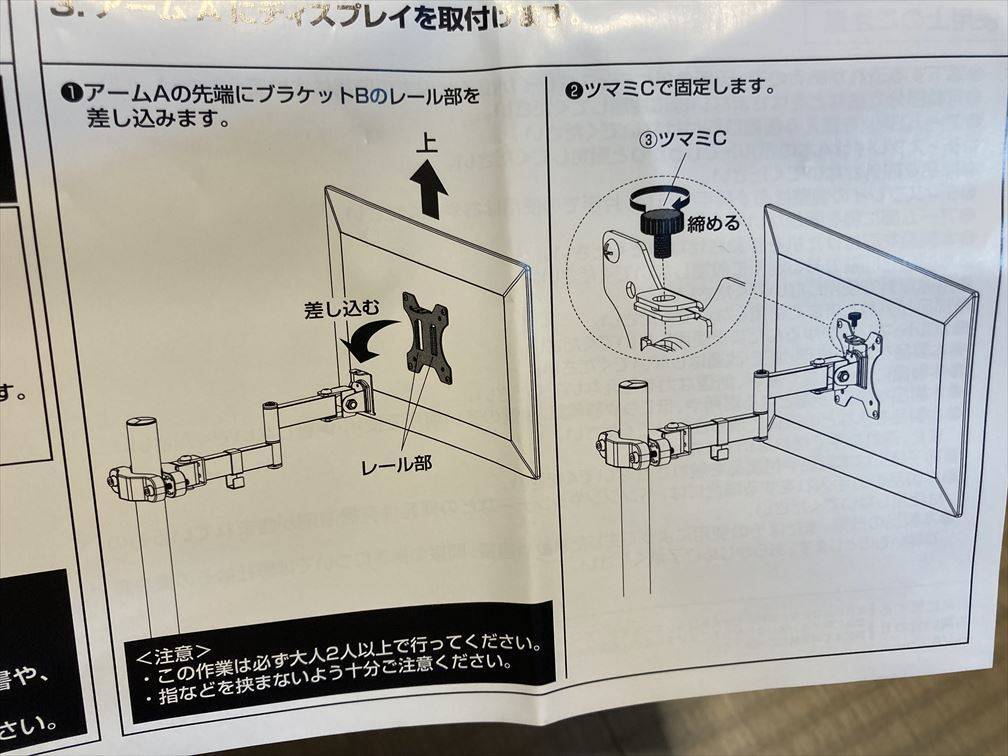

説明書はわかりやすく、すぐ組み立てられる。

f:id:kurakurakurarin1991:20210912215413j:plain

このモニターアームの良いところの1つに、モニター側とアーム側を別々に組み立てて、メタルラックのポールに固定した後に最後に、モニターだけ設置できるのがとても良い。アームだけで設置するのが軽いし、簡単だ。

このモニタアームは最大荷重8キロ。32インチなどはギリギリなので、エルゴトロンのような、頑丈なモニタアームを薦める。参考リンクはこちら。

お嫁さん用のワークスペース。ルミナスメタルラックにエルゴトロンLXモニターアームを取り付けよう。 – ねごと姫

設置可能なメタルラックの直径は?25mmでもいけた。19mmは微妙か?

f:id:kurakurakurarin1991:20210912215410j:plain

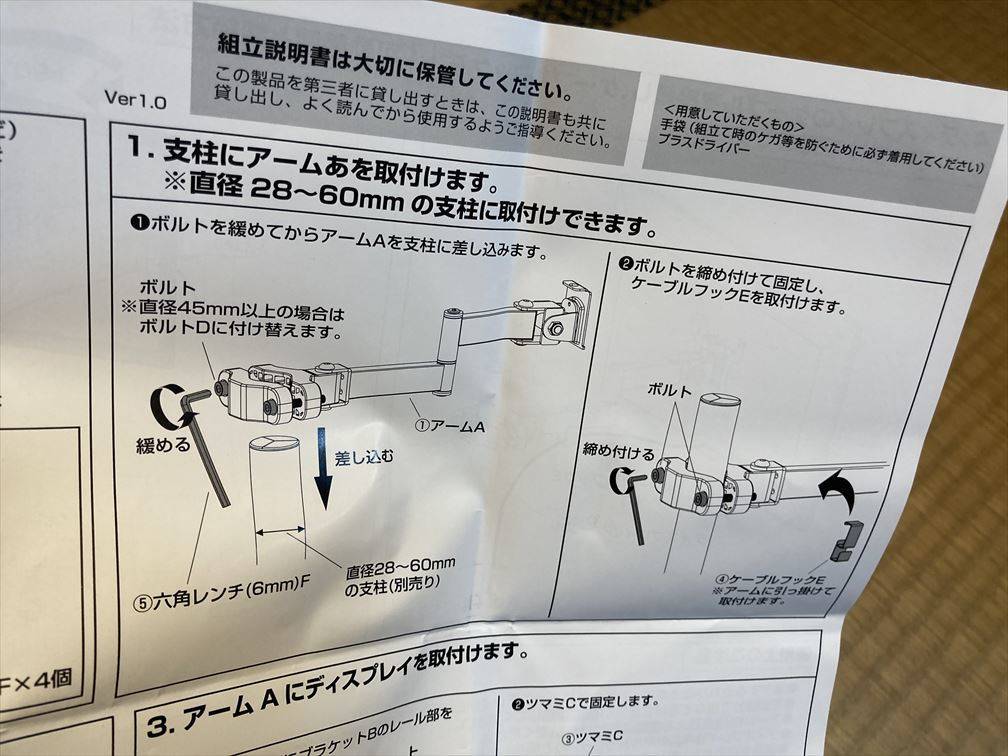

説明には28-60mmのメタルラックのポールに設置できると書いてあったが、25mmのポールにも問題なく設置できた。ゴム板や大きめの消しゴムを挟んで、ポール径を大きく、太くすることも考えたが、不要だった。アームの重さやクランプ部分の大きさを考えると、19mmのメタルラックには厳しいかも?

メタルラックのポールをはさむクランプ部分は外すことができない

f:id:kurakurakurarin1991:20210912215415j:plain

ここにメタルラックのポールを通して、挟む。

f:id:kurakurakurarin1991:20210912215417j:plain

しかし、この部品は外すことができない。つまり、メタルラックをの上下どちらかから通さないと設置できない。すでに組み立てたメタルラックのポールの途中に後付することはできない。

f:id:kurakurakurarin1991:20210912215420j:plain

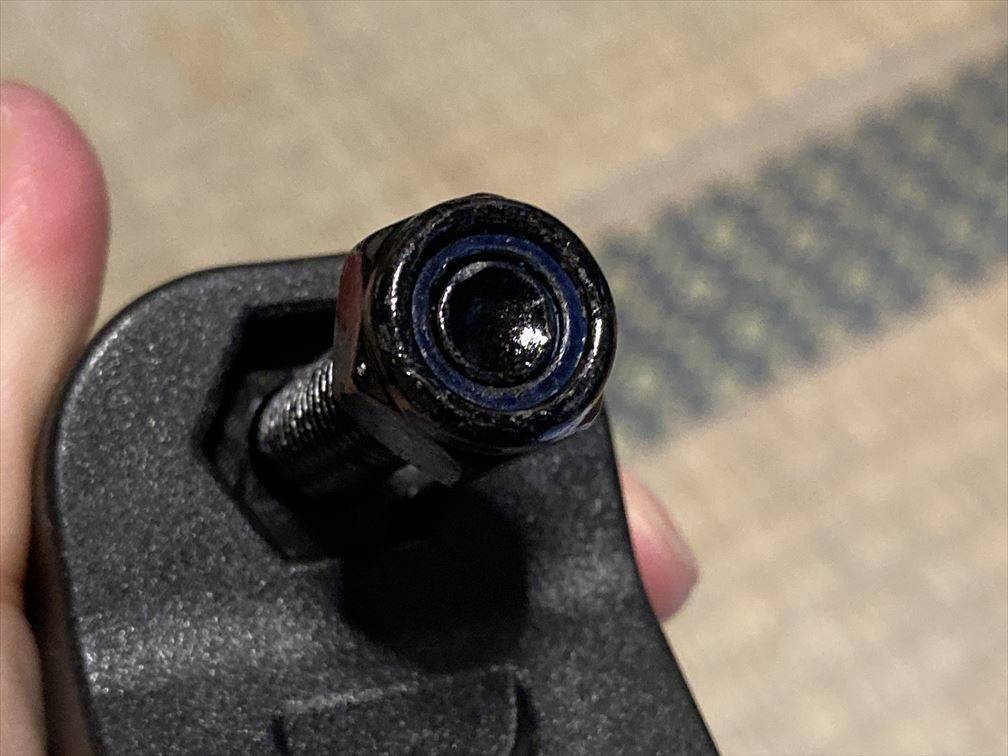

外せるかと思ったが、接着されているようで外れない。無理に外して壊れてしまうのも嫌なので、このまま使う。

メタルラックにモニタアームを設置する。

f:id:kurakurakurarin1991:20210912215422j:plain

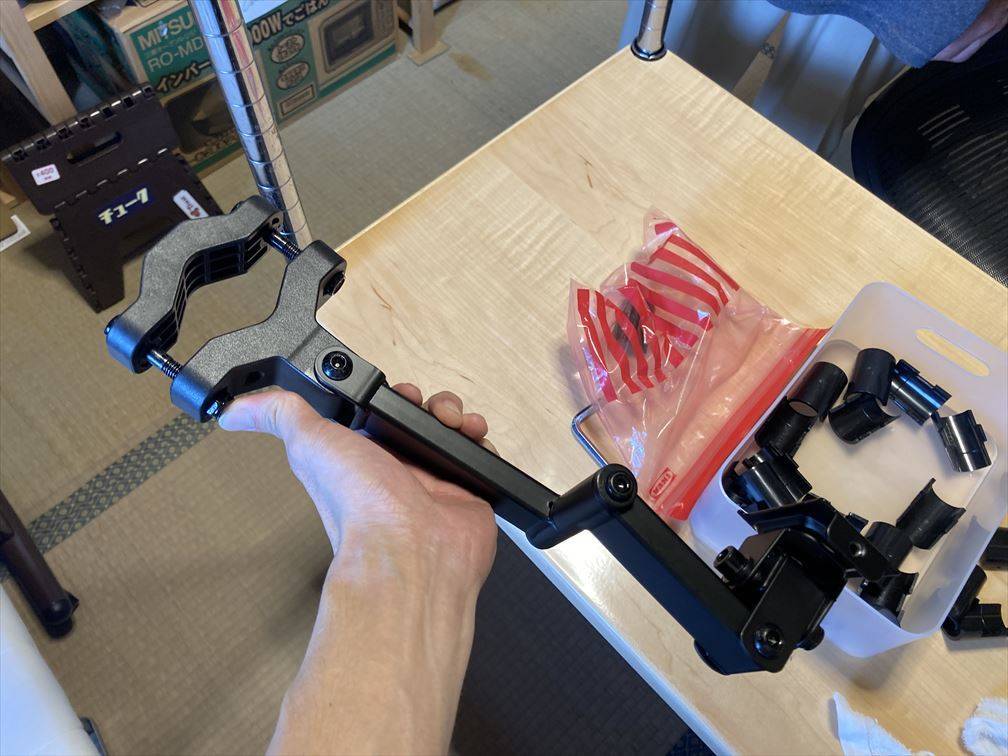

アーム全景。

f:id:kurakurakurarin1991:20210912215424j:plain

クランプ部分は広がるので、メタルラックのパーツがついていても通る。

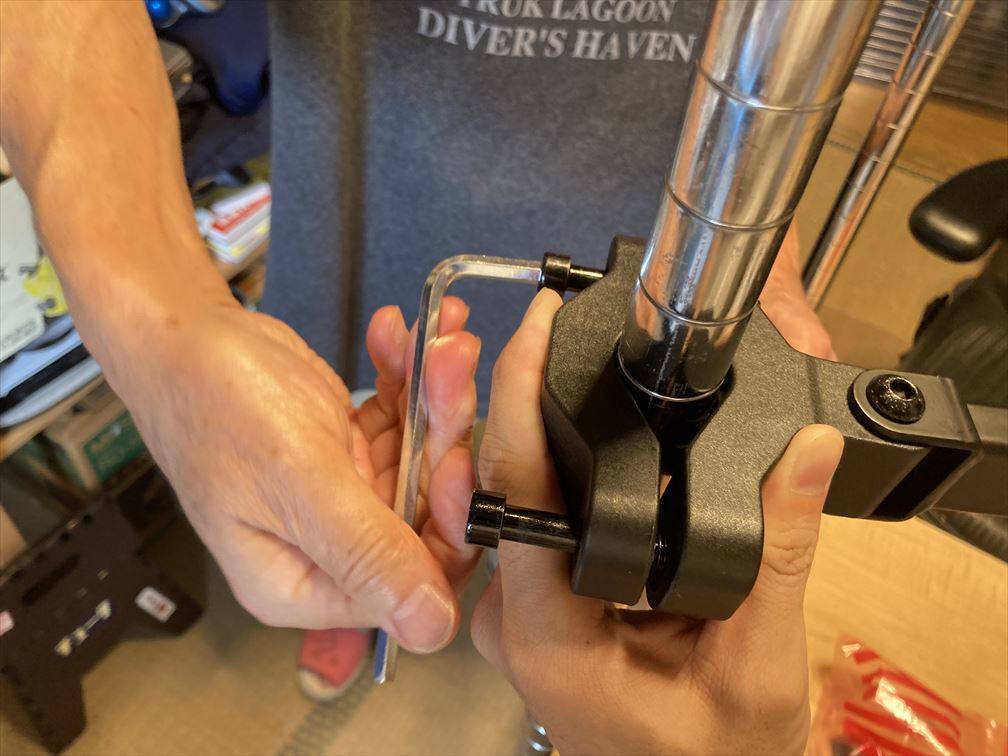

f:id:kurakurakurarin1991:20210912215426j:plain

使うのは大きな径の六角レンチ。1本付属している。

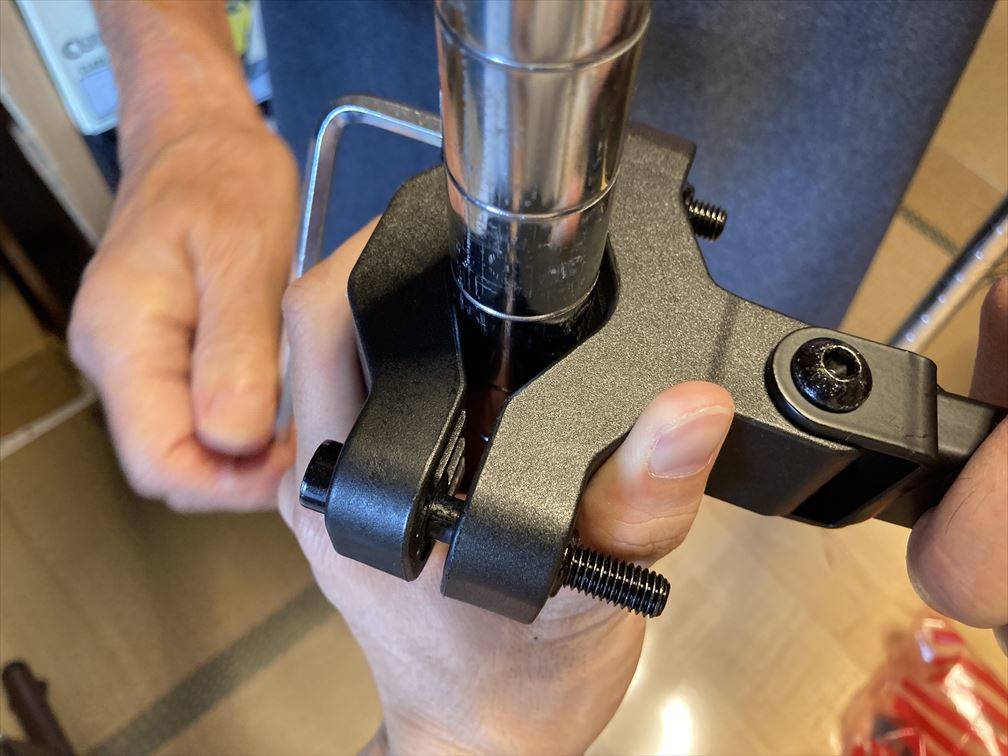

f:id:kurakurakurarin1991:20210912215428j:plain

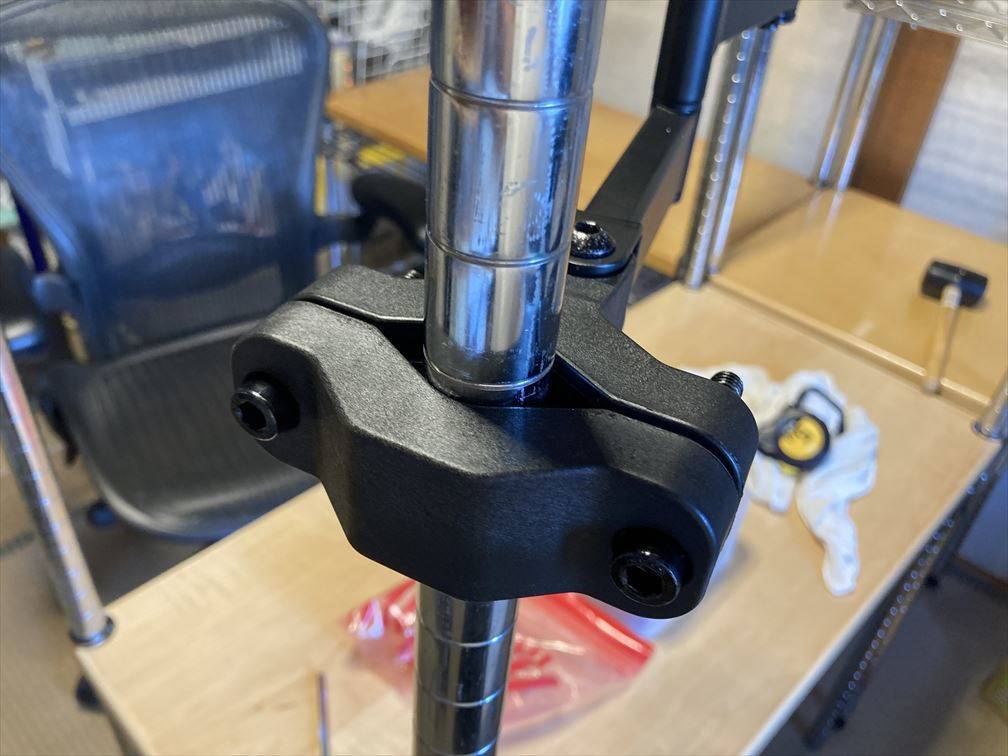

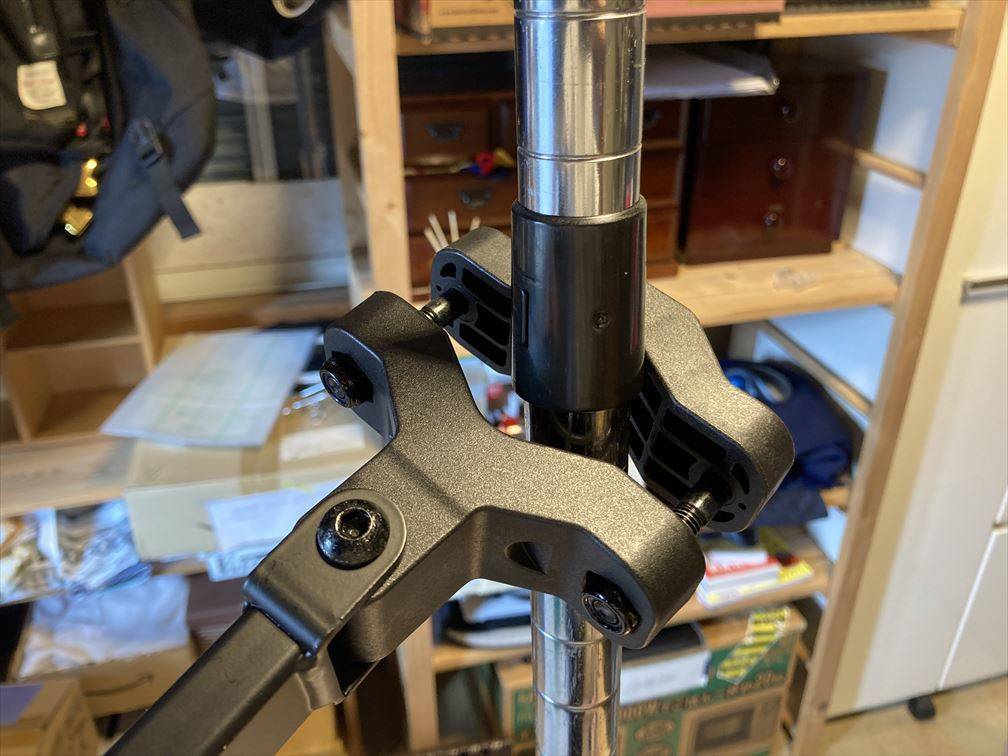

ホームエレクターの25mmのポール。太くしなくてもかなりしっかり挟まった。

f:id:kurakurakurarin1991:20210912215431j:plain

完成。

f:id:kurakurakurarin1991:20210912215433j:plain

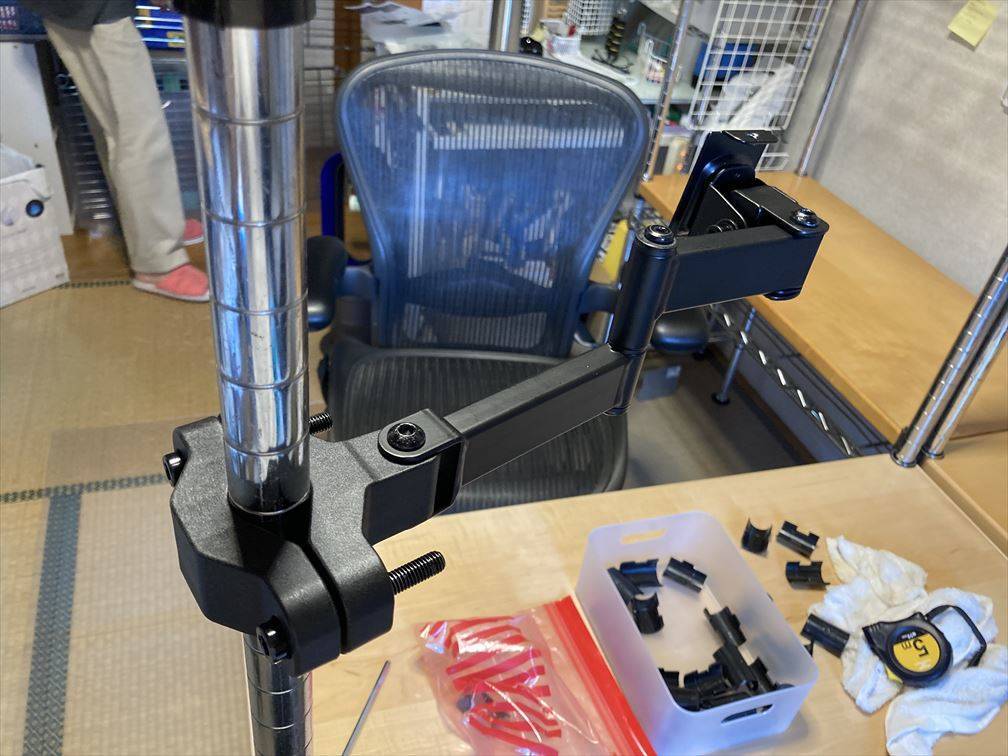

こんな感じ。

モニター台を外し、モニターアーム用のパネルを装着

f:id:kurakurakurarin1991:20210912215444j:plain

使用したモニター。27インチでけっこう大きい。約5キロ。



f:id:kurakurakurarin1991:20210912215447j:plain

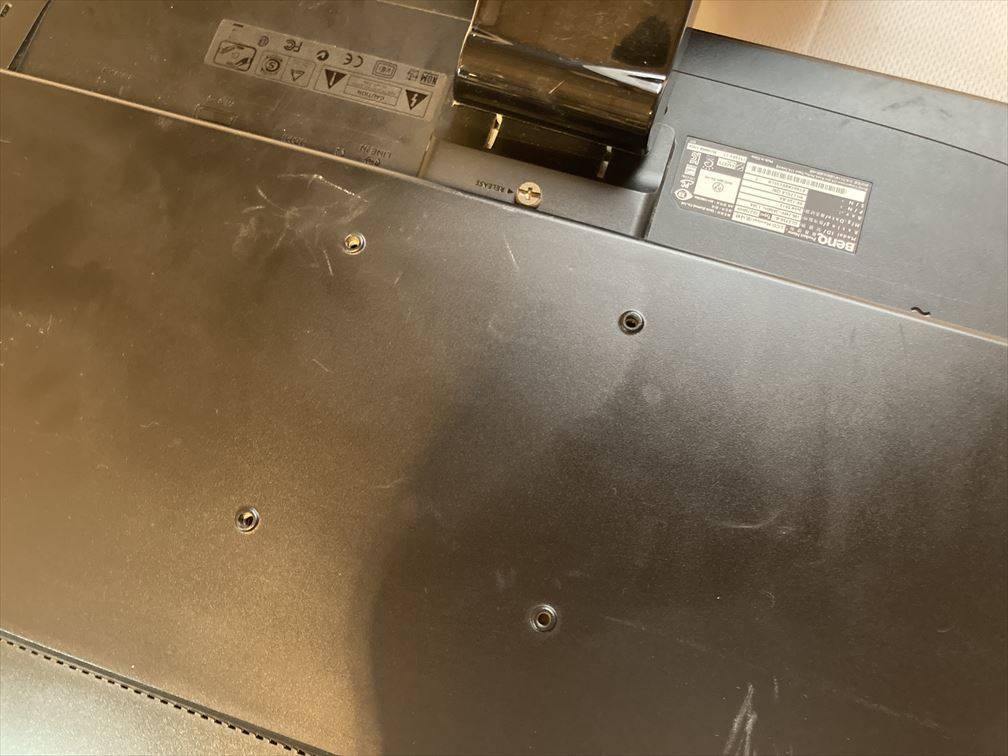

後ろ側にパネルをつけるネジ穴がある。正方形で1辺10cmだった。

f:id:kurakurakurarin1991:20210912215449j:plain

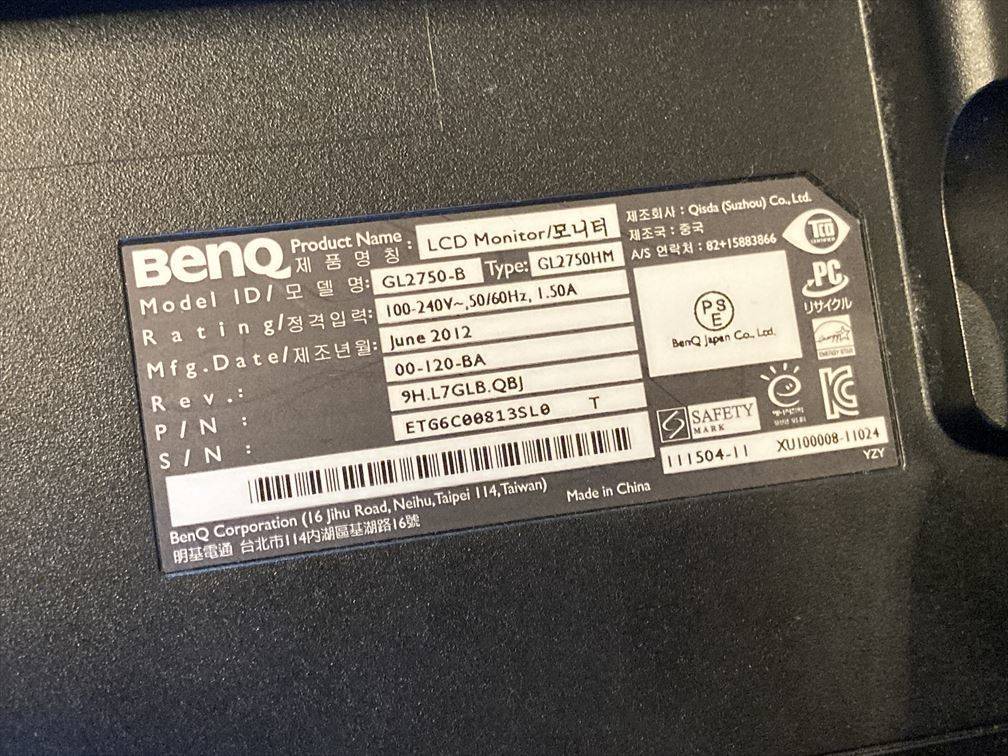

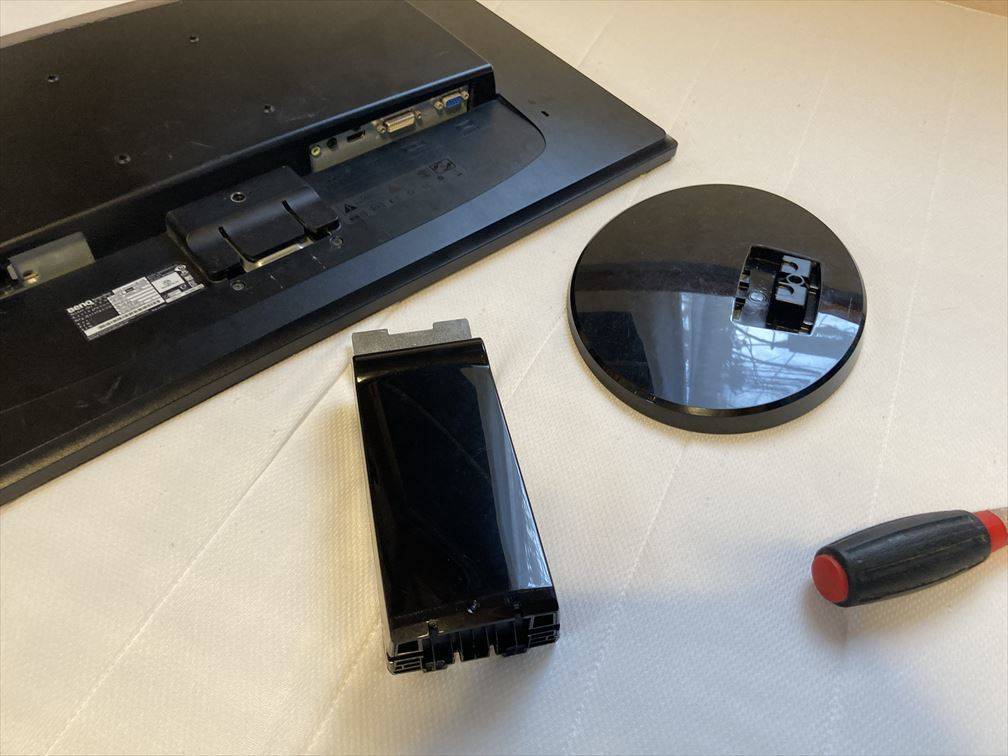

BenQ 27型LCDワイドモニター GL2750HMを使用。

f:id:kurakurakurarin1991:20210912215451j:plain

硬くて、モニター台を取るのが大変だった。

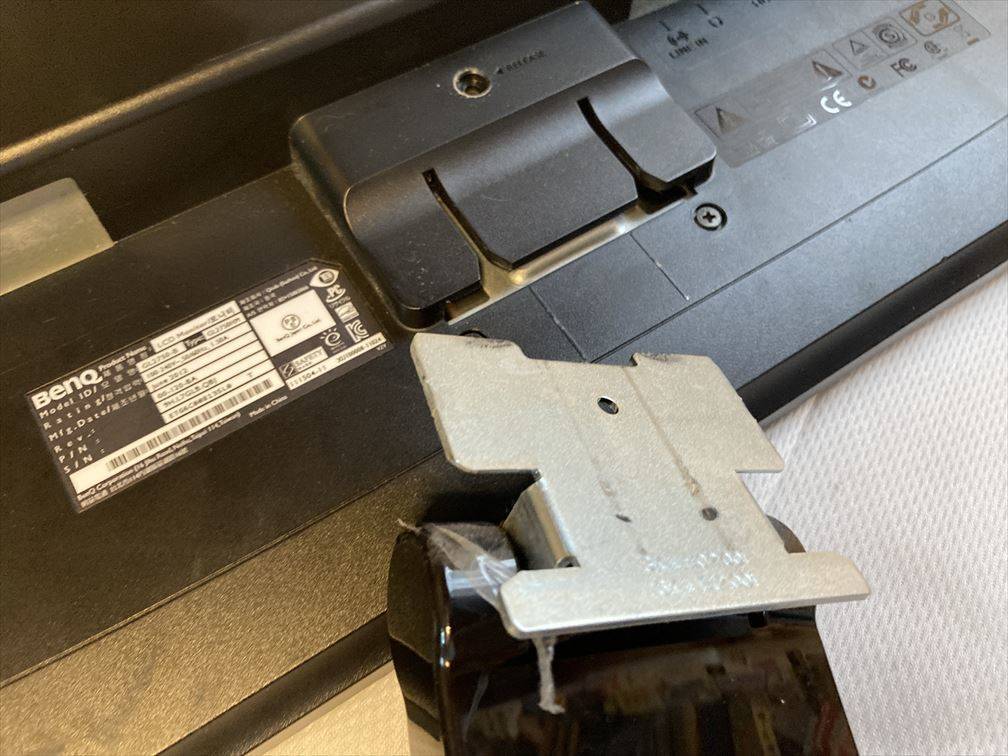

f:id:kurakurakurarin1991:20210912215454j:plain

特にこの部分が動かなくて壊れるかと思った。横に引き出すだけだが、意外と動かない。

f:id:kurakurakurarin1991:20210912215457j:plain

このように、モニターがアームに接続される。

f:id:kurakurakurarin1991:20210912215459j:plain

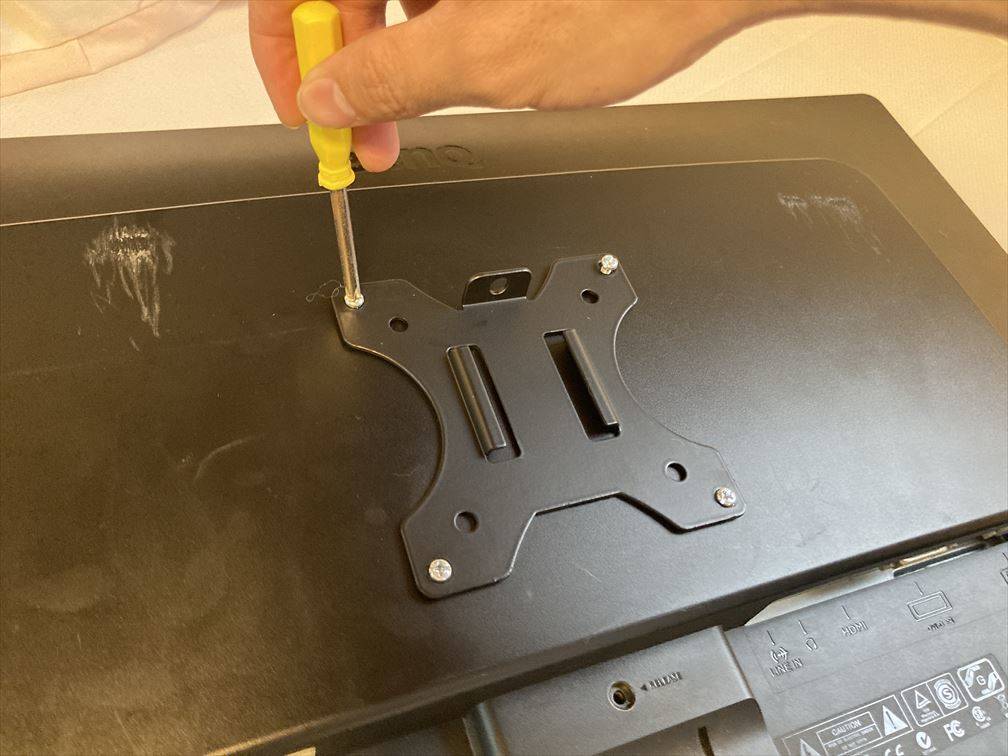

モニタージョイントパーツ設置。

f:id:kurakurakurarin1991:20210912215501j:plain

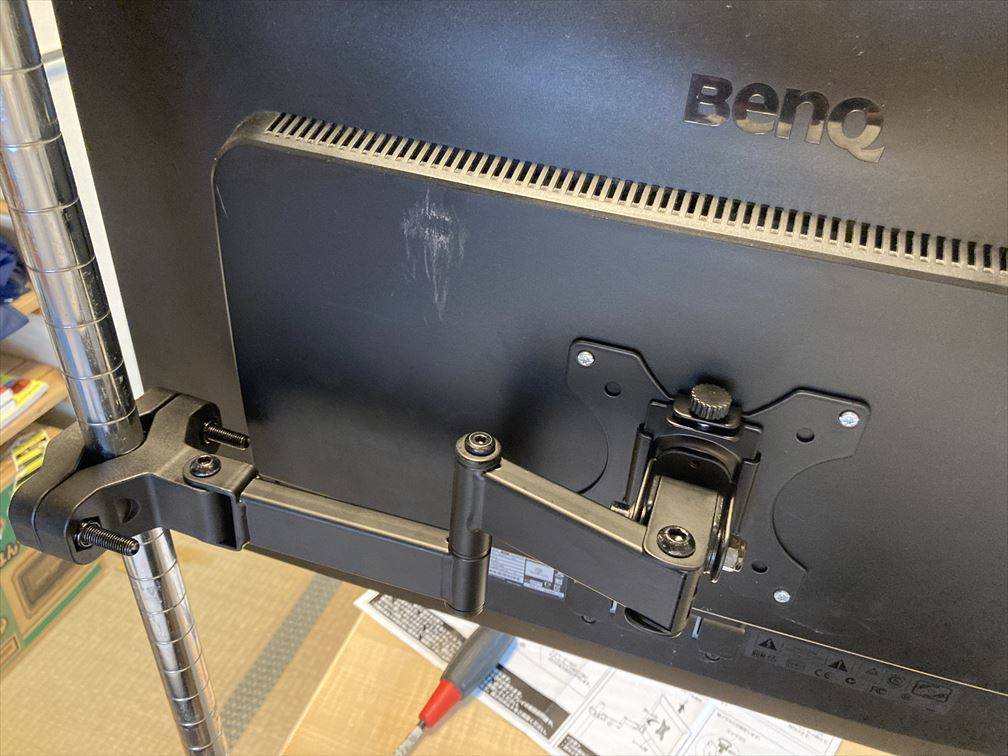

接続部はスライド式で、簡単にはまる。ネジで固定して完成。

f:id:kurakurakurarin1991:20210912215440j:plain

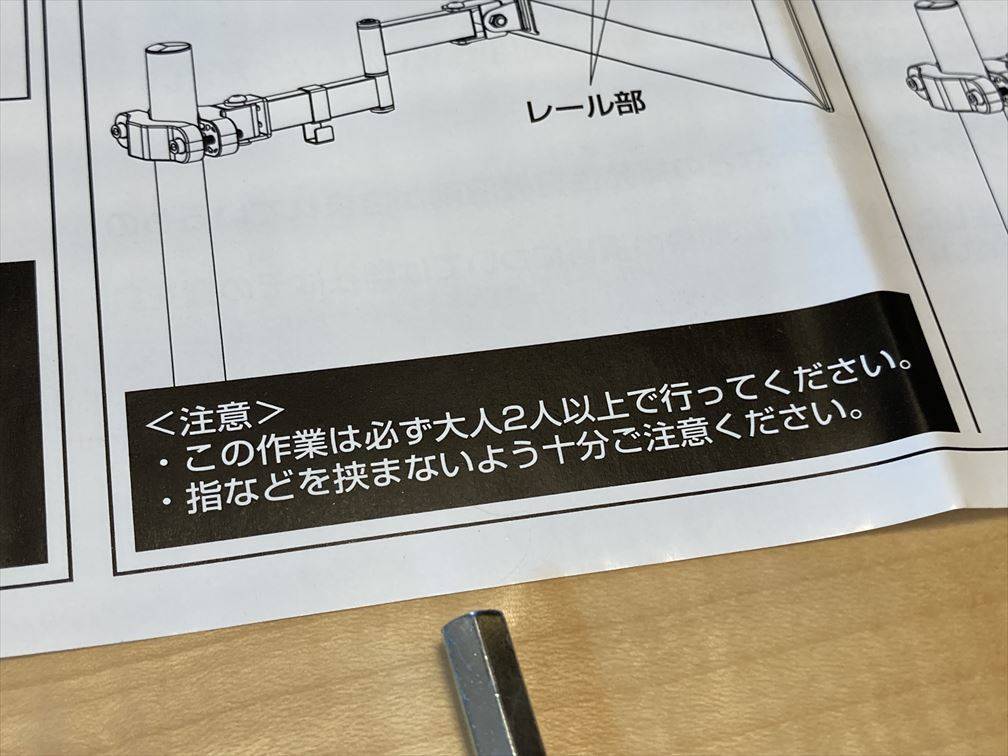

説明書には大人2人以上で行ってください、と書いてあるが一人で行ってしまった。ごめんなさい。

メタルラックのポールにモニタアーム設置完了!

f:id:kurakurakurarin1991:20210912215520j:plain

設置完了。微調整は後ほど。

f:id:kurakurakurarin1991:20210912215529j:plain

正面から。

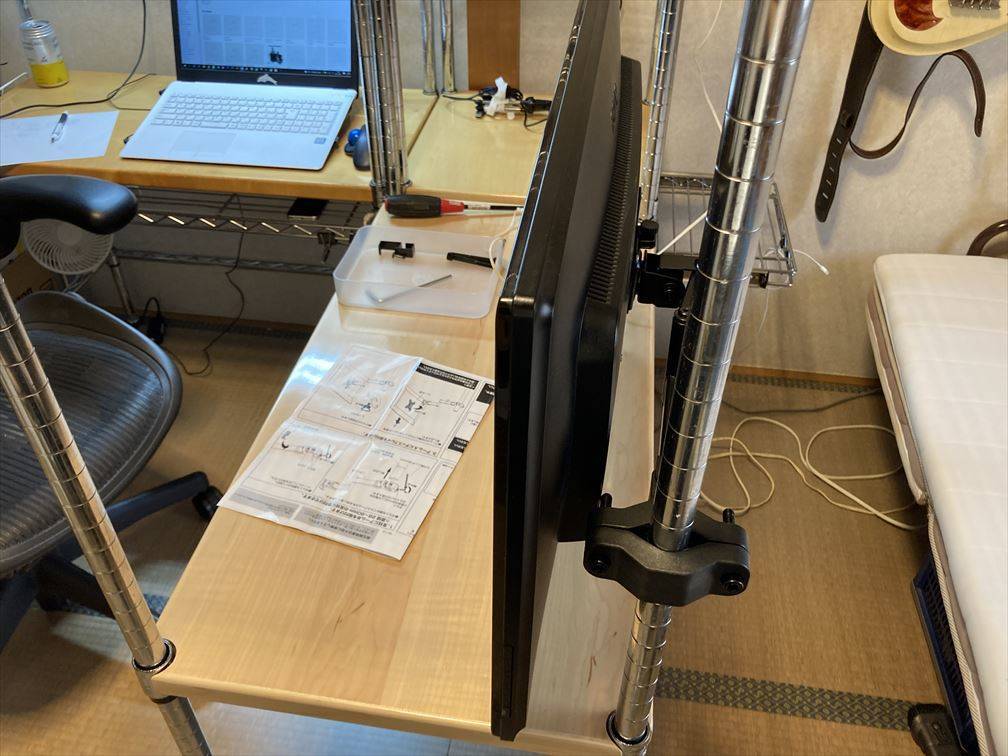

f:id:kurakurakurarin1991:20210912215518j:plain

横から。

f:id:kurakurakurarin1991:20210912215506j:plain

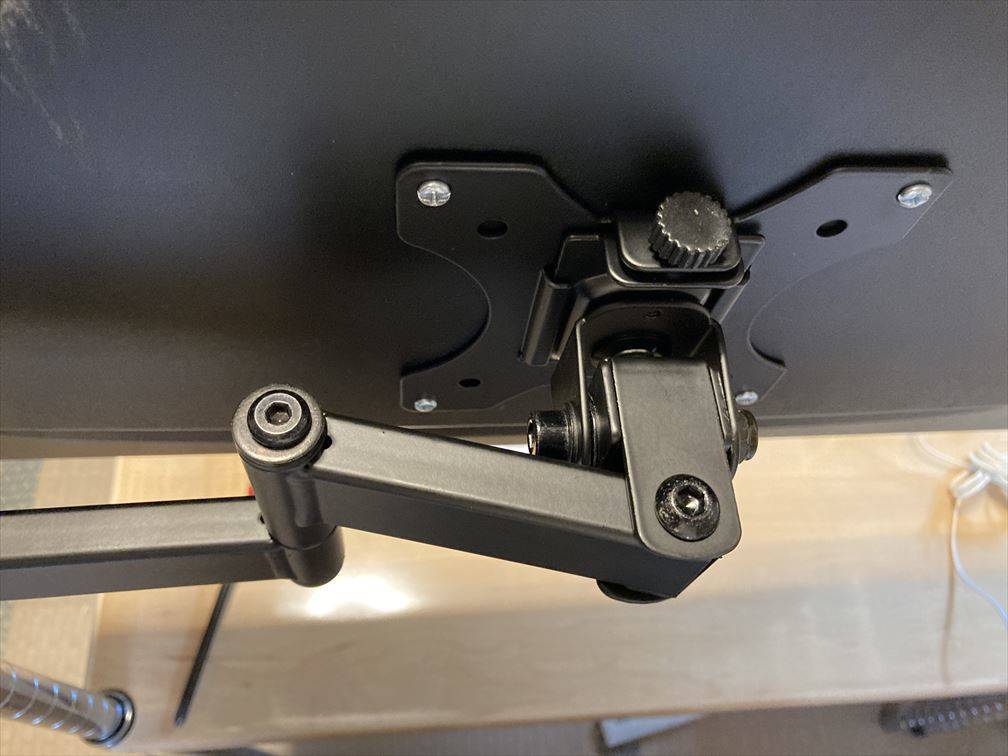

モニターとアームの接続部分。

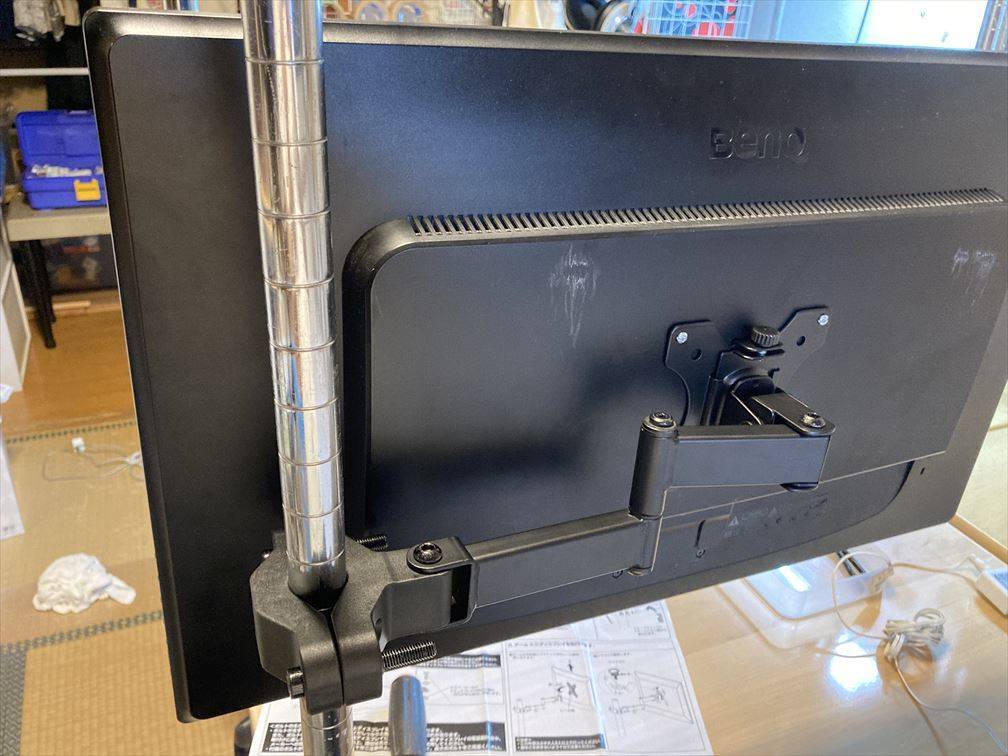

f:id:kurakurakurarin1991:20210912215509j:plain

メタルラックのポールにはがっちりついている。

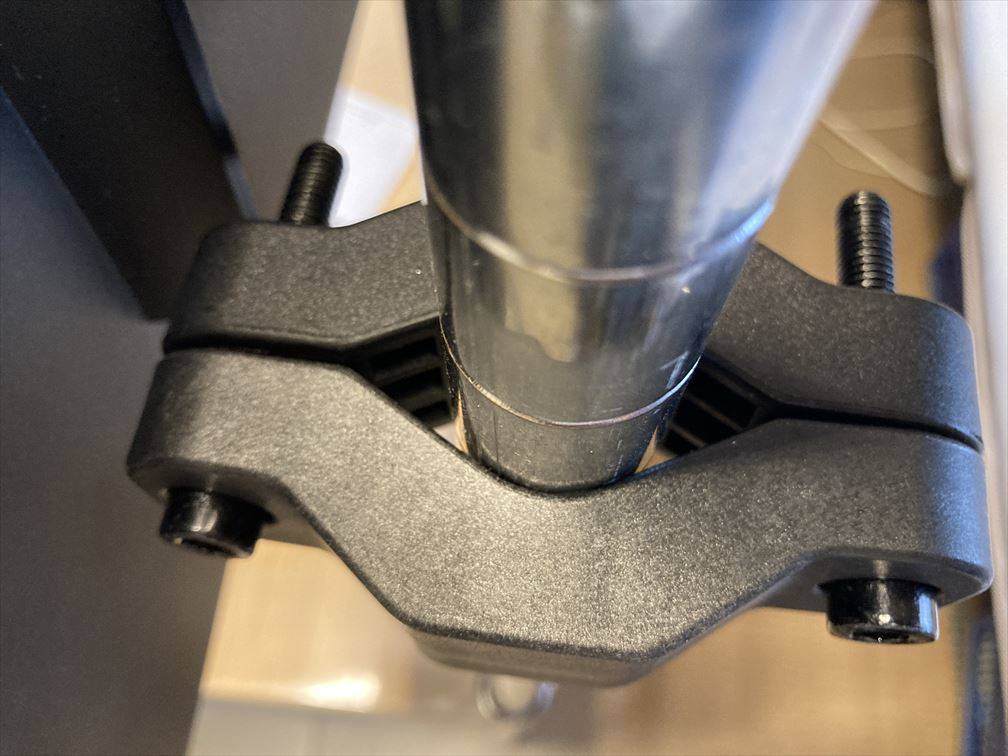

f:id:kurakurakurarin1991:20210912215511j:plain

特に何もはさんでいないが、動く気配はない。

27インチのモニターは完全にポールと同じ位置に設置することができない?

f:id:kurakurakurarin1991:20210912215523j:plain

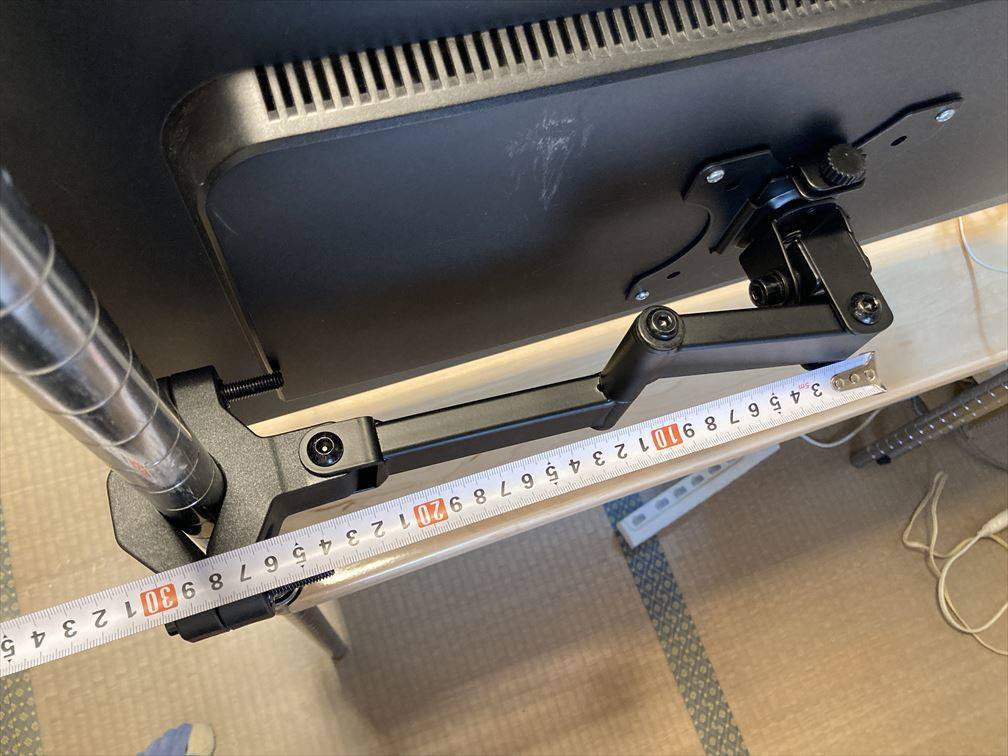

俺の使用したBenQ 27型LCDワイドモニター GL2750HMの大きさのせいか、アームの長さよりもモニターの横幅の半分が短いので、ポールの完全横に設置することはできなかった。

f:id:kurakurakurarin1991:20210912215525j:plain

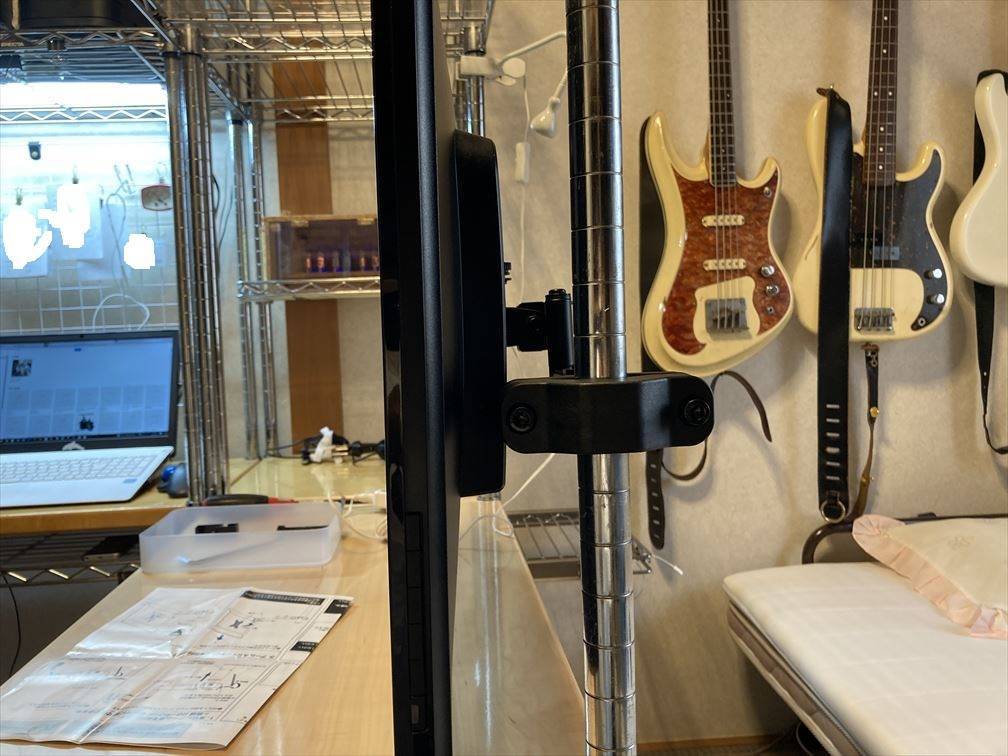

少し、棚板の上に乗る感じになる。

f:id:kurakurakurarin1991:20210912215504j:plain

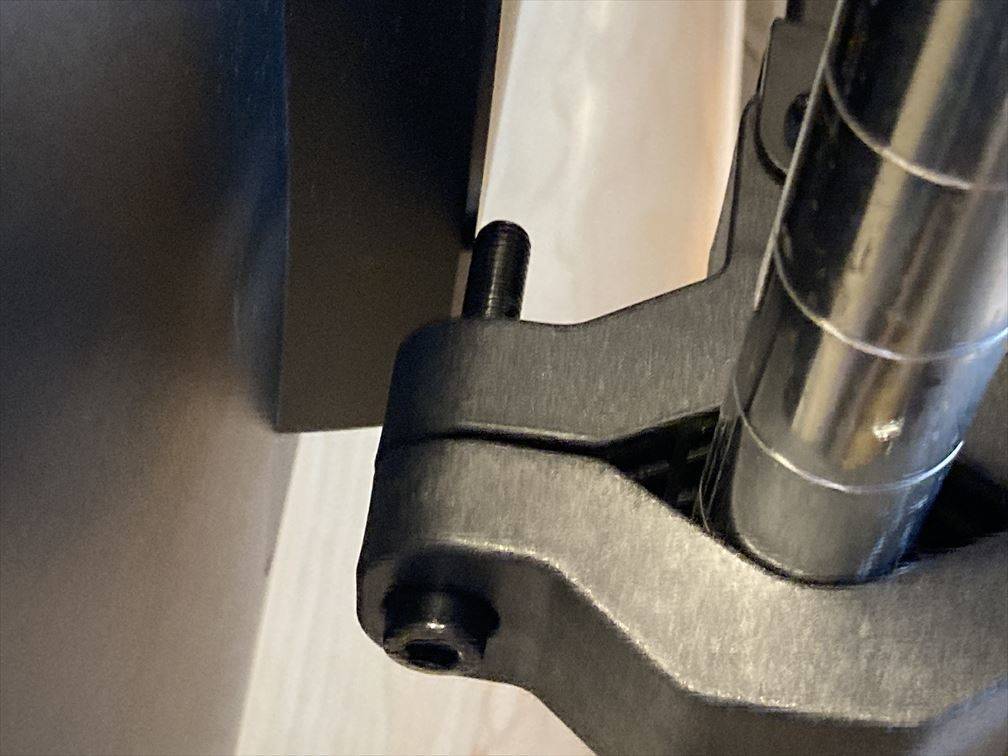

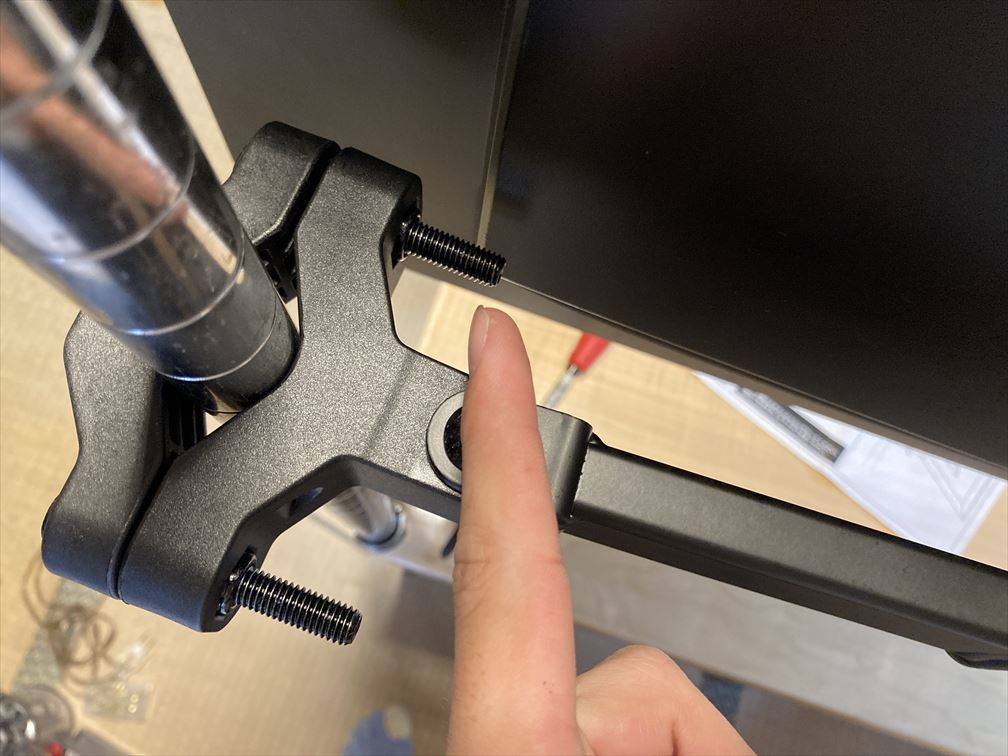

モニター後ろの段差に、クランプ部分のネジが当たるので、これ以上奥にすることができない。

f:id:kurakurakurarin1991:20210912215527j:plain

切ろうと思えばネジは切れそうだが、とりあえずこのまま使ってみる。

f:id:kurakurakurarin1991:20210912215538j:plain

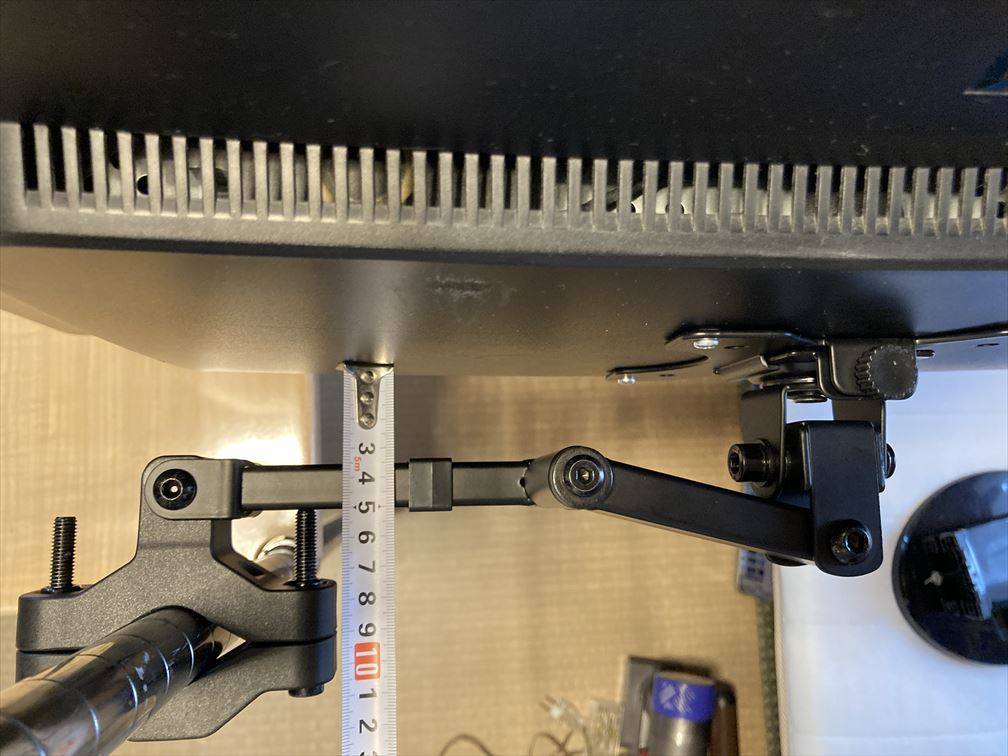

横に展開すると、一番引いて、モニター設置位置からメタルラックのポールは約10cm必要。

f:id:kurakurakurarin1991:20210912215541j:plain

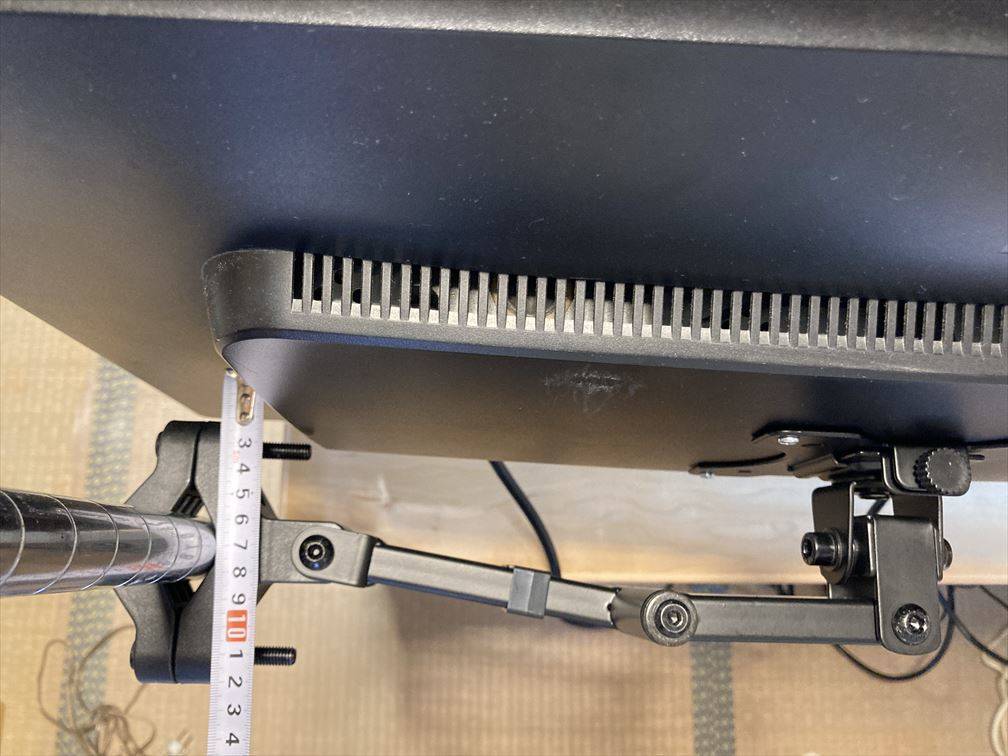

正面にアームを伸ばして、第一関節だけ曲げると、モニター設置位置からメタルラックのポールは約8.5cm必要。

メタルラックの棚板でモニターアームとモニター台比較

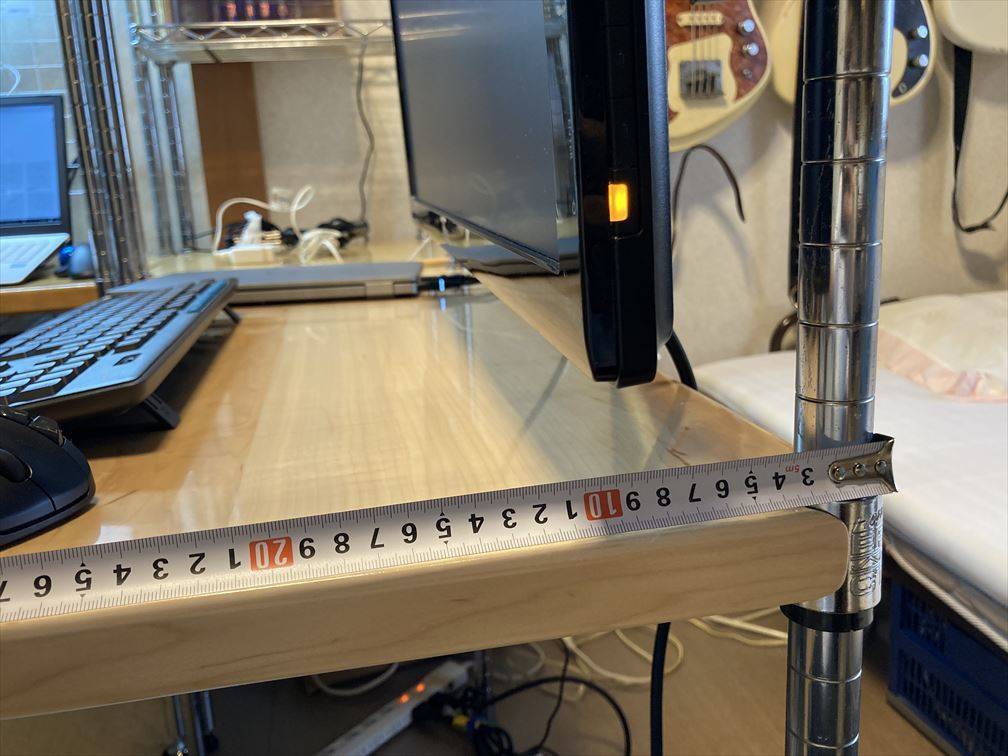

f:id:kurakurakurarin1991:20210912215543j:plain

棚板の上にモニターがくるのは、約10cm。

f:id:kurakurakurarin1991:20210912215546j:plain

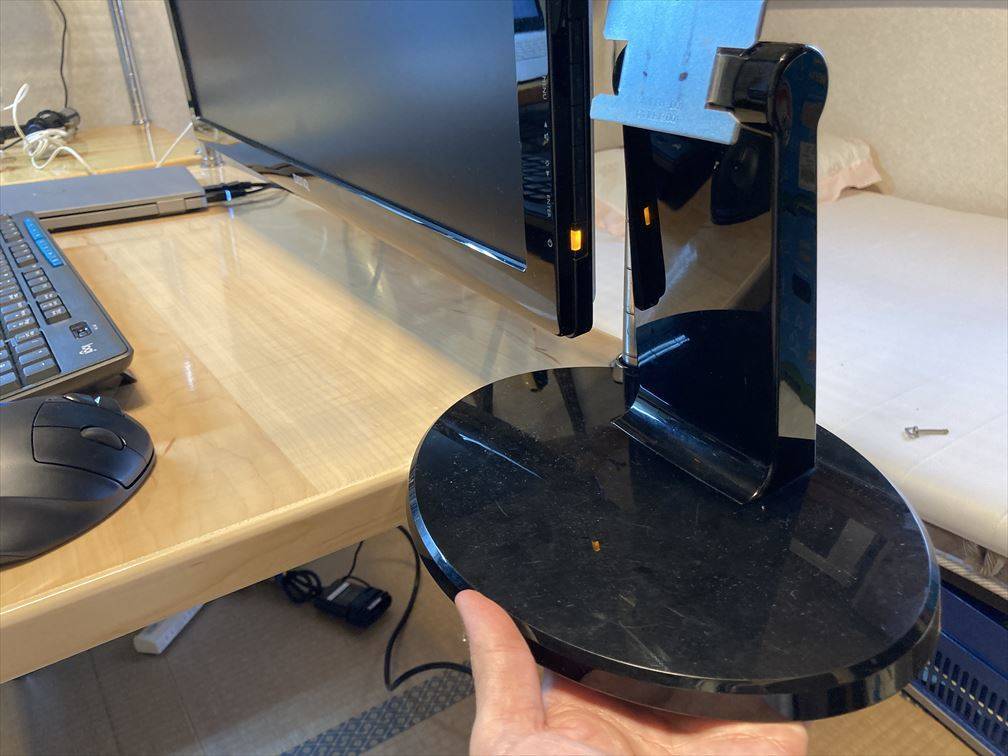

ネジがあたり、もっと奥にすることができなかったが、モニター台よりも棚板テーブルの上のスペースを節約できたのは間違いない。

f:id:kurakurakurarin1991:20210912221844j:plain

モニター台使用時。

f:id:kurakurakurarin1991:20210912215529j:plain

モニタアーム使用時。
